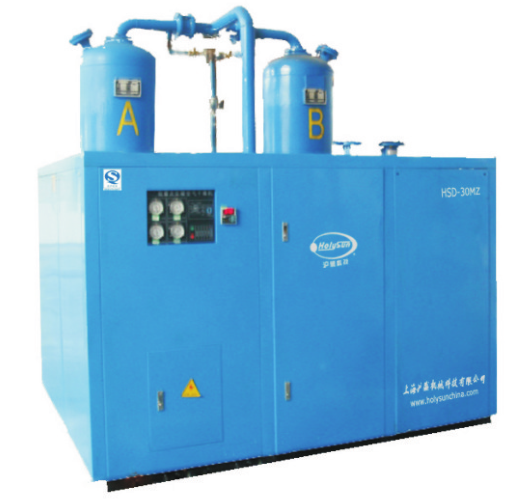

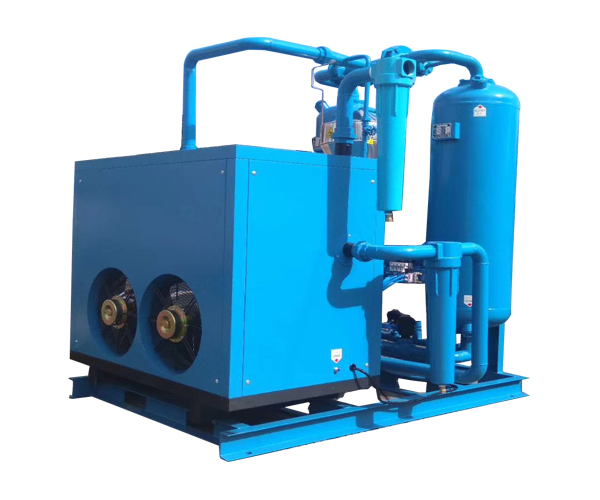

壓縮空氣組合式干燥機

型號：HSD-1-200MZ

處理量：1.2-200（Nm3/min）

進氣壓力:0.6-1.0Mpa

壓力露點：-40--70℃

控制方式：微機程序

組合式低露點壓縮空氣干燥器(簡稱:組合式干燥機)是冷凍式干燥器與吸附式干燥器二位一體的低露點干燥設備。其中冷凍式干燥器具有無氣量損耗，能耗低的優點，而干燥器具有露點低的優點。

咨詢熱線 18017005465

立即咨詢

產品介紹
視頻中心
技術參數

產品介紹
INTRODUCTION

組合式低露點壓縮空氣干燥器(簡稱:組合式干燥機)是冷凍式干燥器與吸附式干燥器二位一體的低露點干燥設備。其中冷凍式干燥器具有無氣量損耗，能耗低的優點，而干燥器具有露點低的優點。本公司開發的組合式低露點干燥器是綜合了冷干機與吸干機的各自優點，通過合理的管路連接和容量搭配，最大限度地發揮二者的優點，達到最高的性價比。組合式干燥器主要由冷凍式干燥器與吸附式干燥器相結合，有時并附以相應的過濾、除塵、除油等裝置，使其干燥器能適應更多復雜的用氣環境。

設計特點
CHARACTERISTICS

1、再生熱源(吸干機部分有微加熱的)采用電加熱，再生步驟采用加熱+吹冷。

2、冷干機、吸干機、除油過濾器集成在一體化設計，結構緊湊合理，安裝使用方便/3、工作周期長，干燥劑使用壽命比普通吸干機延長三倍以上，節省維護費用

3、采用電子式智能型或浮球式自動排污裝置，實現自動排污功能。

4、高效氣水分離器和多重排水設計，排水更及時更徹底

5、干燥效果好，露點低，成品氣品質高，再生耗氣量低

6、運行穩定，工作可靠，可長期無人看守運行。

7、微機程序控制，實現操作控制自動化

工作原理
PRINCIPLE

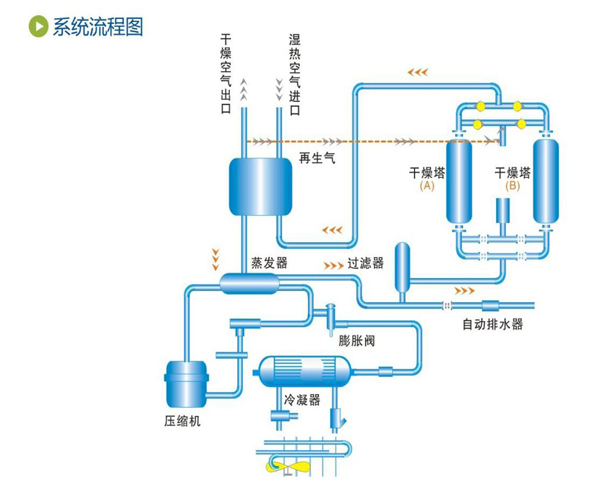

由壓縮機來的高溫高濕壓縮空氣，首先在換熱器中與干燥過的低溫壓縮空氣進行交換，降低溫度，然后進入蒸發器被進一步降溫 ,在蒸發器中大部分氣態水分子冷凝成液水被排除。此后含濕量很低的壓縮空氣進入吸附筒內被進一步干燥除濕，得到更低露點的成品氣，最后低溫的干燥壓縮空氣進入換熱器，冷卻高溫高濕的入口空氣，同時本身溫度也升高，防止了輸送的管路外結露，升溫后的干燥壓縮空氣一小部分用作吸附再生，提高再生效率，降低能耗。

產品細節
DETAILS

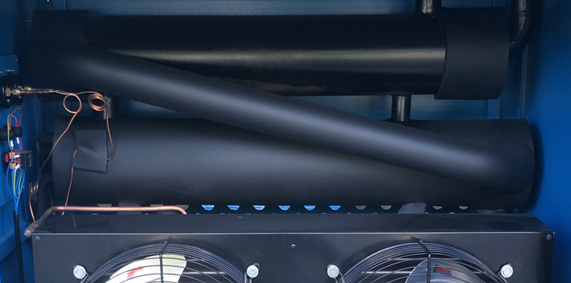

系統完善，運行平穩

選用優良制冷壓縮機及零部件，系統設計完善，機器內部，選用優良氣動蝶閥，保證設備的穩定運行。

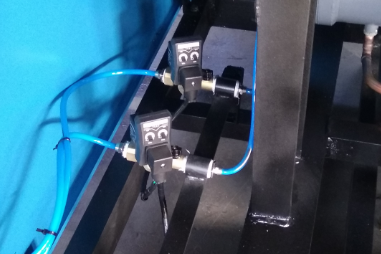

電子排水器

采用進口技術品牌，且選用放大一檔電子自動排水器，杜絕堵塞帶來的隱患故障。

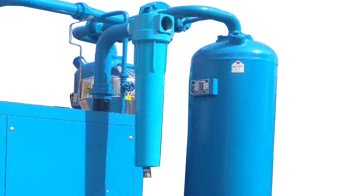

吸附系統

塔體設計及制造符合壓力容器規范，選用優良干燥劑，抗壓強度高，不水解，采取特別設計，在吸附塔切換時可連續供氣，緩慢而穩定的充壓程序和切換設計，獨立的充填口和排放口，便于更換吸附劑;

操作靈活，版面清晰

面板設有清晰明了的工藝流程圖，可直接顯示設備的運行狀態，輸出采用繼電器輸出、靈活可靠。

壓縮空氣系統配置圖
COMPRESSED AIR SYSTEM CONFIGURATION DRAWING

為您提供高品質的壓縮空氣
TO PROVIDE YOU WITH HIGH QUALITY COMPRESSEDAIR

滬盛系列干燥機在符合額定工況條件下(即入口溫度38C，入口壓力7Kgf/cm2，相對濕度100%及最大負載100%)連續運行，出口露點將保證達到原設計值。

正確地選擇一臺冷凍式干燥機，必須同時考慮到壓縮空氣的實際流量、壓力、溫度以及環境溫度和要求的壓力露點溫度五大要案。

當要求壓縮空氣的“壓力露點"低于零度時，吸干機是壓縮空氣處理的更好設備。

組合式低露點壓縮空氣干燥機技術參數
型號 model	HSD-1MZ	HSD-2MZ	HSD-3MZ	HSD-6MZ	HSD-10MZ	HSD-15MZ	HSD-20MZ	HSD-30MZ	HSD-40MZ	HSD-50MZ	HSD-60MZ	HSD-80MZ	HSD-100MZ
處理量 (Nm³/min)	1.2	2.4	3.8	6.5	11	17	23	33	45	55	65	85	110
空氣接管口徑	ZG1"	ZG1"	ZG1/2"	DN50	DN65	DN80	DN80	DN100	DN125	DN125	DN125	DN150	DN150
壓縮機功率（HP）	1/3	3/4	1.25	1.5	3.6	4.5	5	7.5	10.5	12.5	15	20	25
冷卻水循環量（Nm³/h）	--	--	--	--	--	3	3.5	6	7.4	8	10	12	14
電源（V/Hz）	220V/50Hz	380V/50Hz
設備凈重	350	500	500	710	1100	1300	1800	2700	3300	3400	3800	5100	6200
外型尺寸	長 length	1020	1070	1070	1450	1450	1700	2200	2200	2200	2200	2200	2300	2300
寬 width	700	860	860	1280	1350	1430	1745	1610	1900	1900	1900	2400	2500
高 height	1575	1595	1595	2026	2000	2236	2380	2518	2800	2900	3000	3100	3100
